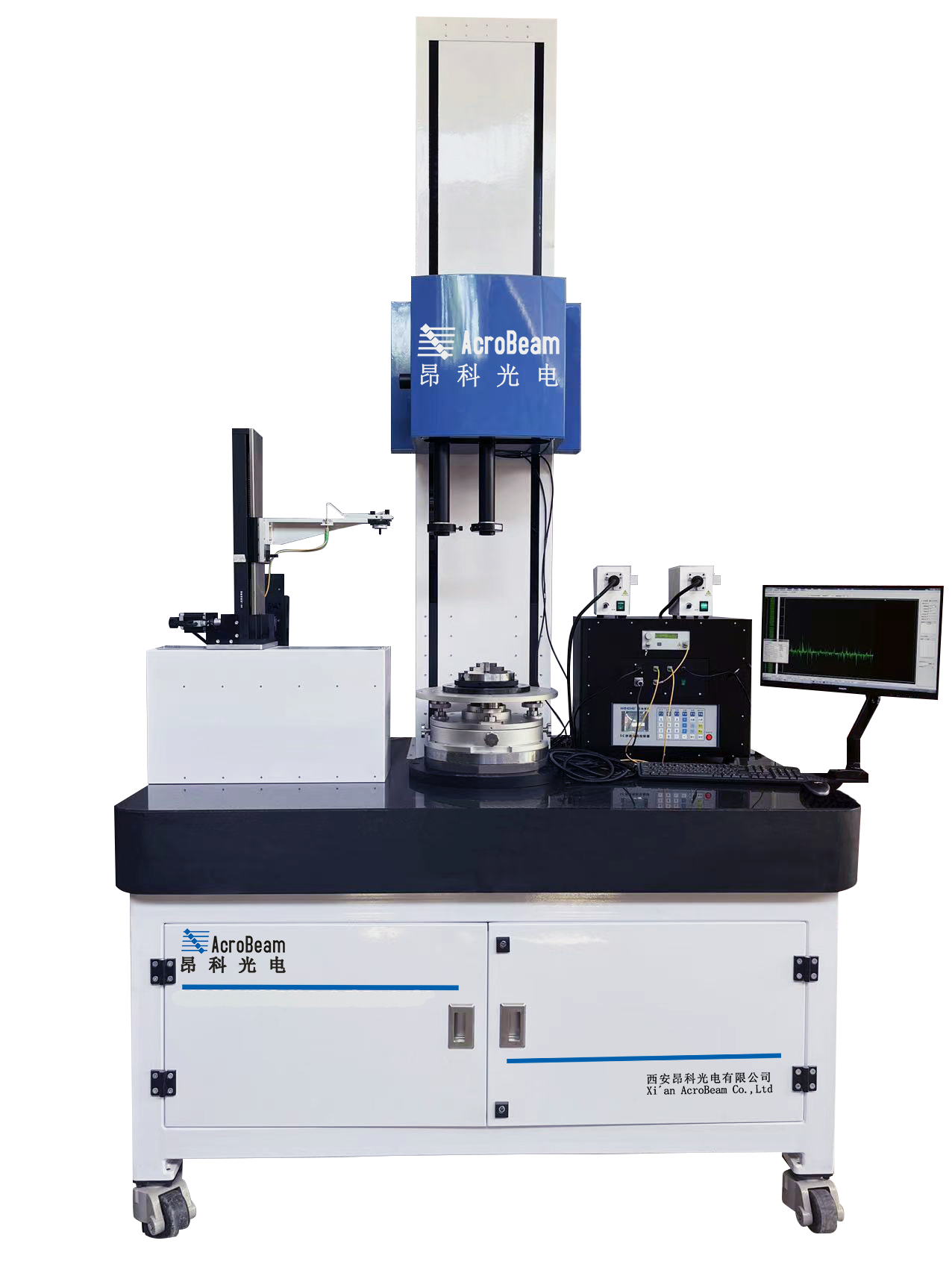

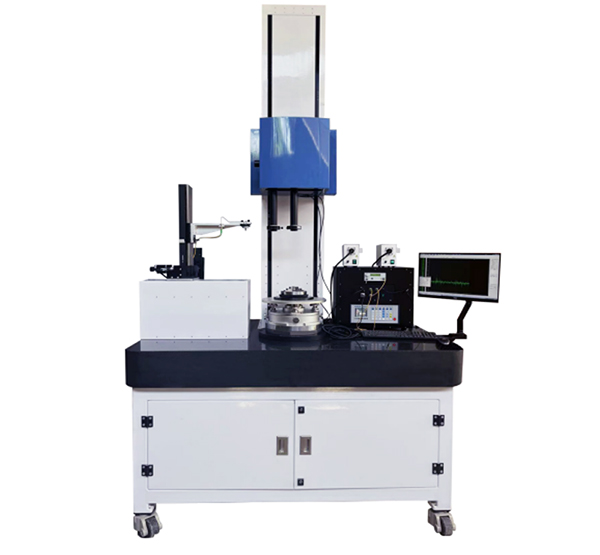

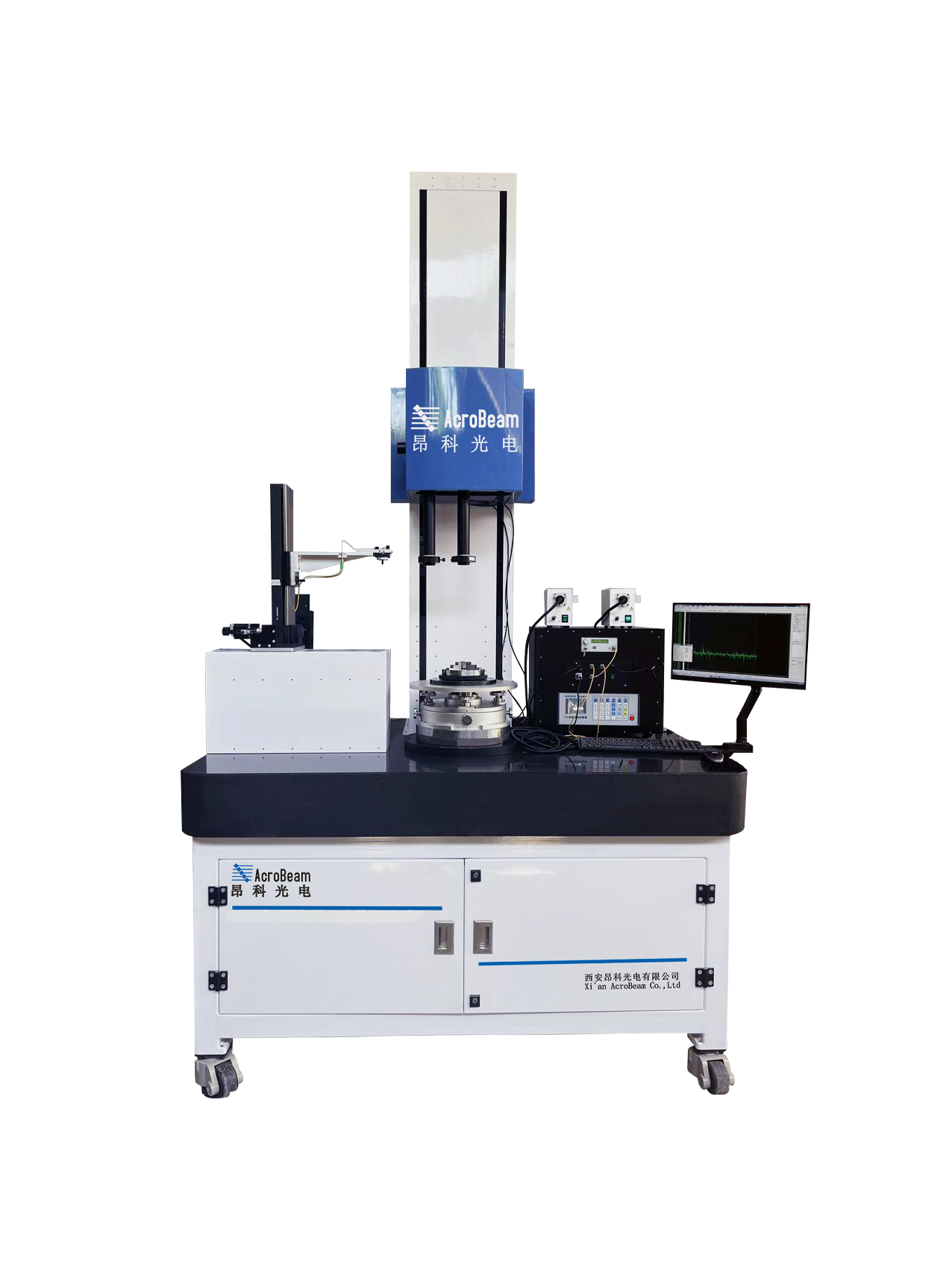

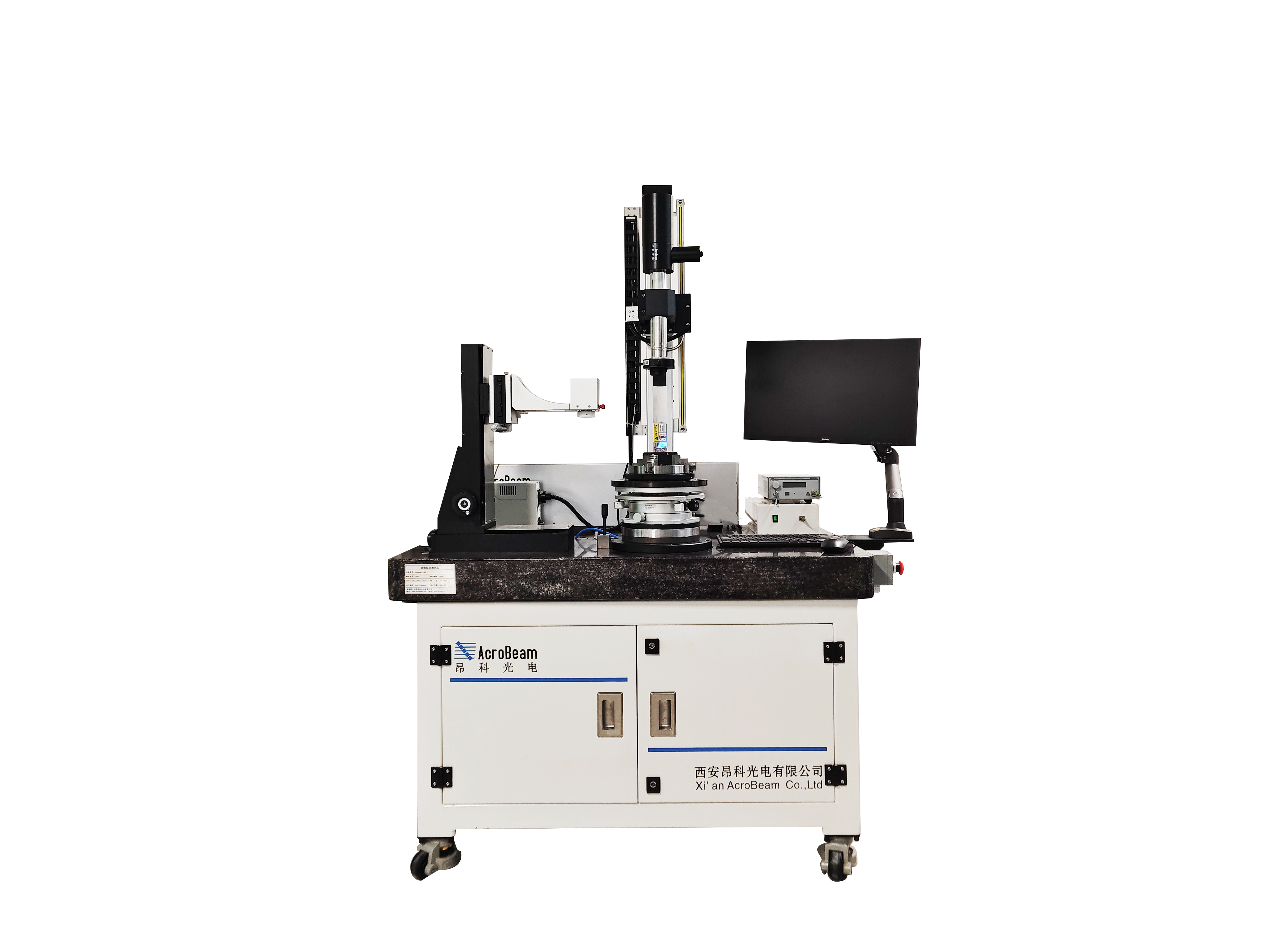

镜头综合测试仪是一款全自动的光学性能参数检测仪器，适用于单片透镜或透镜组(光学系统)的各项参数测量。具有透射法和反射法两种测试模式，同时该仪器配备气浮转台、四维调节台、测试专用夹具、高精度光栅尺等配件，还可以根据测试需要随意切换和调整，功能齐全，可方便拆卸组装不同测试夹具，软件功能多样化，可视化程度高，使用方便快捷，适用性更高，功能更全面。
镜头综合测试仪以非接触无损伤的测量方式来实现对单片透镜或透镜组(光学系统)的测量，测量时软件通过接收和分析图像并进行处理来控制运动模块自动寻找最佳焦面位置来进行测量，保证测量精度的同时最大程度解放了操作人员，其测量结果更具客观性。系统配备有效焦距和偏心测量模块，可以对单片透镜或透镜组进行有效焦距和偏心测量:系统配备高精度直线光栅尺，可精确读出测量头的移动距离，实现了对曲率半径、后焦截距以及法兰距等的快捷与高精度测量;设备配备MTF测试模块，可以对单片透镜或透镜组进行轴上MTF高精度测试;系统还配备了一键测量模块，可以对镜头组进行一键偏心测量和空气间隔测量。以上测量结果可直接自动保存，同时亦可独立做成一款高速高精度非接触式透镜中心厚度(间隔)测试仪。
镜头综合测试仪除以上提到的应用外，还可以根据客户需求进行应用扩展。如弥散斑测量、非球面透镜中心偏测量、柱面镜焦距测量、柱面镜中心偏测量、透镜中心厚度高精度测量、平面光学元件光楔角度测量等。
产品应用范围
-

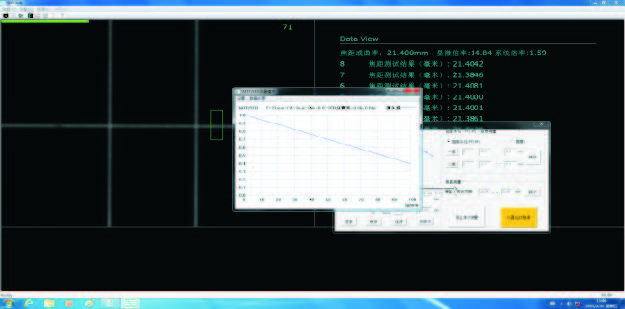

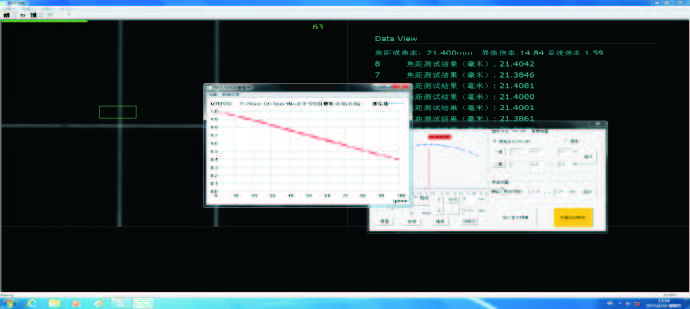

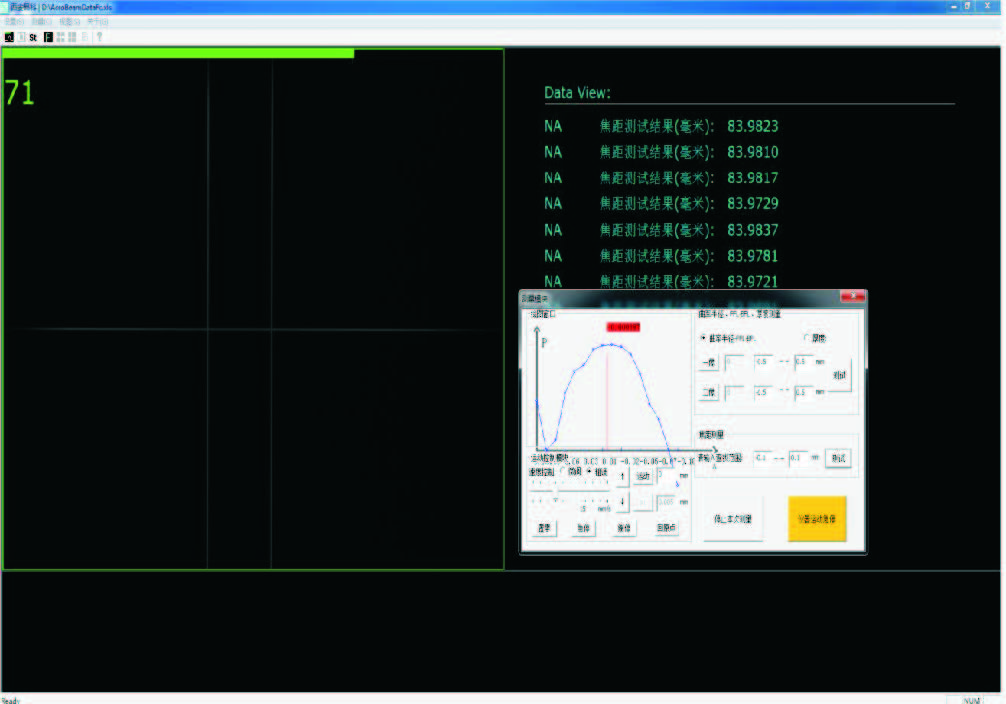

单透镜及透镜组有效焦距(EFL)测量
单透镜及透镜组后焦距(BFL)测量
镜头法兰焦距(FFL)测量
单透镜曲率半径(R)的测量

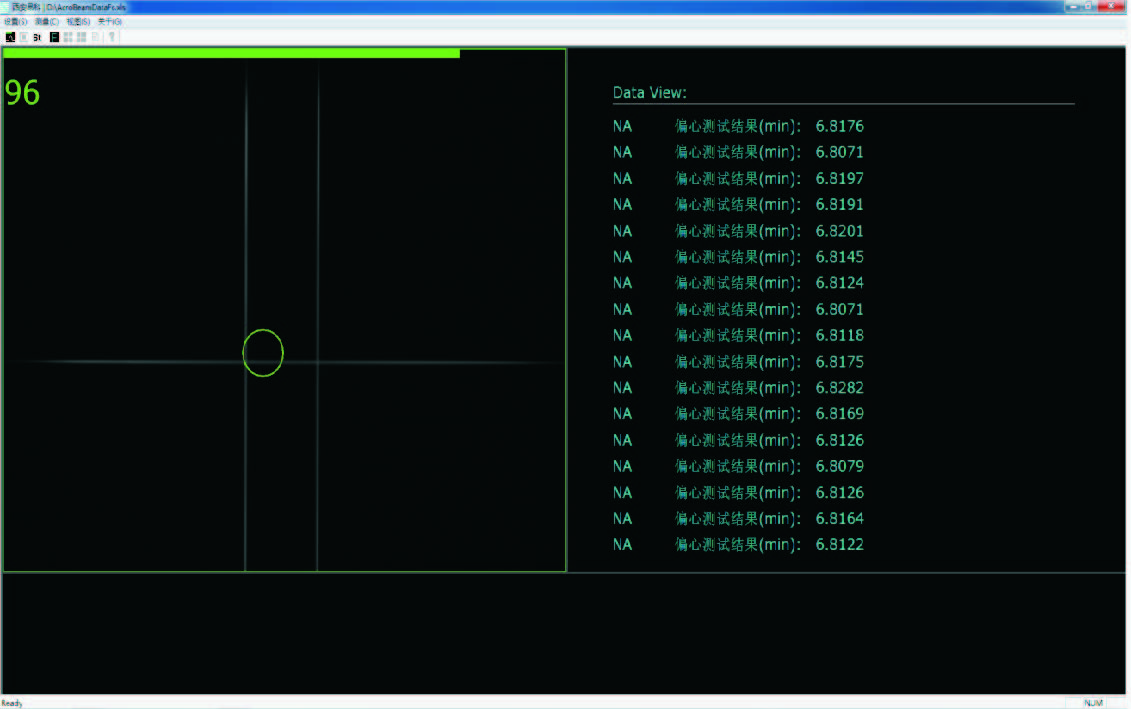

单透镜及透镜组中心偏差测量
单透镜面倾斜测量

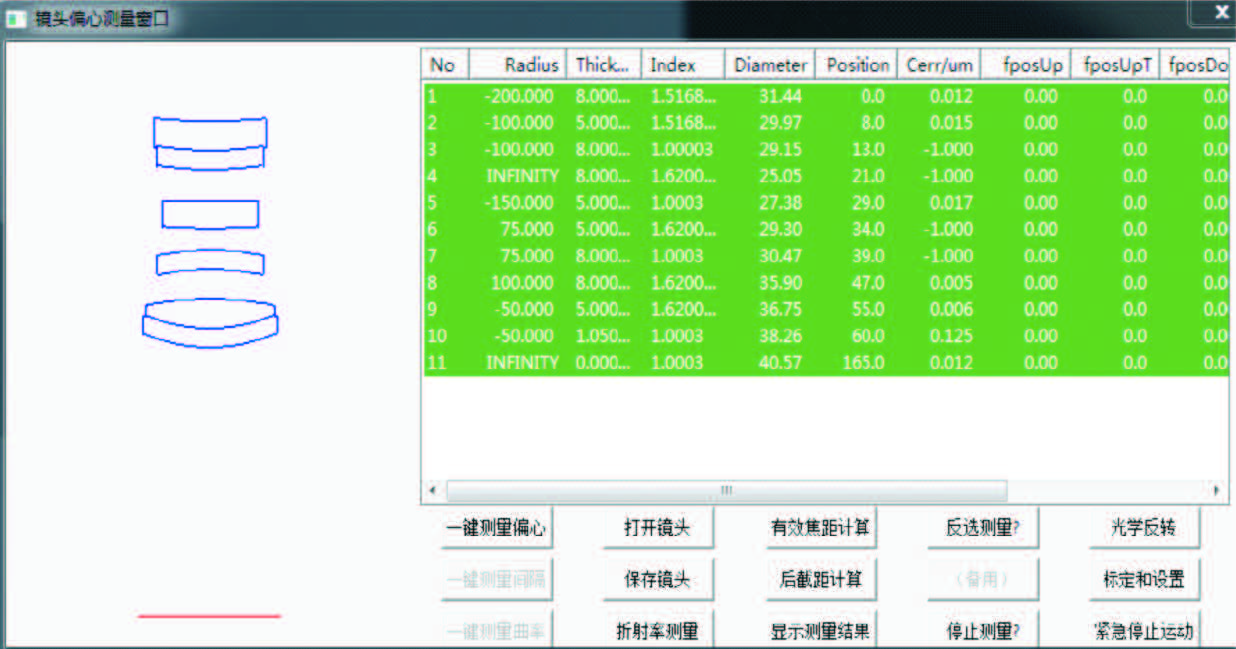

透镜组一键偏心测量
光学系统空气间隔测量
透镜厚度及间隔测量
产品特点
-
测量精度高，测量范围广
全屏在线高精度测量
快捷按键、测量结果自动保存
自动判断测量结果
高稳定测量
非接触无损伤的测量
测量快速简单化
数据采集自动化并能计算结果
测量的重复性精度高
对操作人员的技能要求低

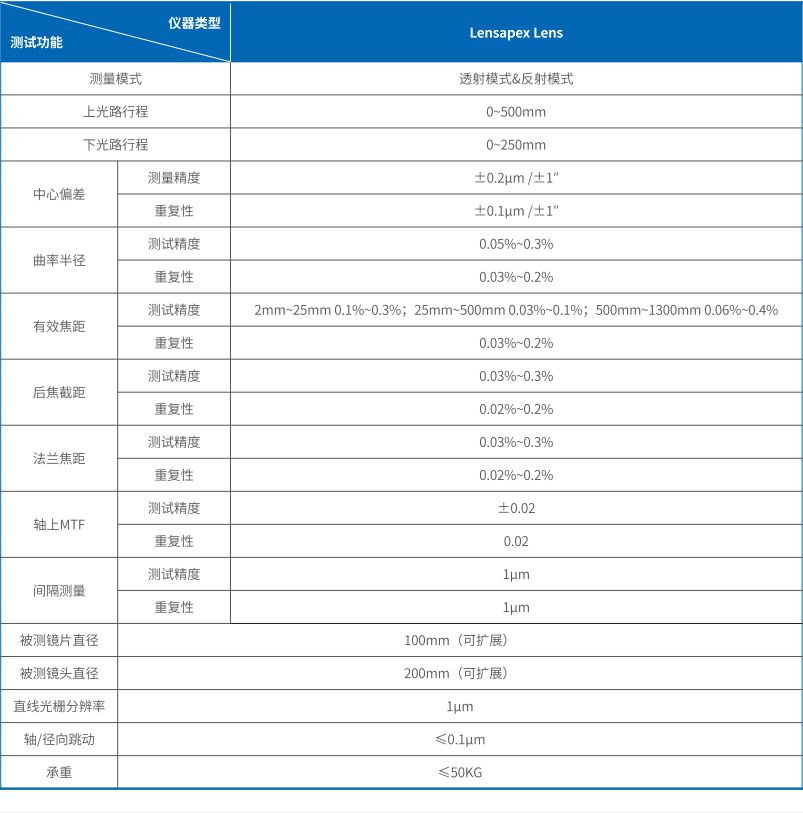

规格指标
|
参 数
测试功能
|
Lensapex Lens
|
|
测量模式
|
透射模式和反射模式
|
|
光路移动范围
|
0~500mm
|
|
中心偏差
|
测量范围
|
±2~±500mm（可扩展至≤±3000mm）
|
|
测量精度
|
±0.2μm/±2"
|
|
重复性
|
±0.1μm/±1"
|
|
曲率半径
|
测量范围
|
0~±500mm（可扩展至±2000mm）
|
|
测试精度
|
0.05%~0.3%
|
|
重复性
|
0.03%~0.2%
|
|
有效焦距
|
测试精度
|
3mm~25mm 0.1%~0.3%
25mm~500mm 0.03%~0.1%
500mm~1300mm 0.06%~0.4%
|
|
重复性
|
0.03%~0.2%
|
|
后焦截距
|
测量范围
|
0~±500mm（可扩展至±2000mm）
|
|
测试精度
|
0.03%~0.3%
|
|
重复性
|
0.02%~0.2%
|
|
法兰焦距
|
测量范围
|
0~±500mm（可扩展至±2000mm）
|
|
测试精度
|
0.03%~0.3%
|
|
重复性
|
0.02%~0.2%
|
|
轴上MTF（选配）
|
焦距范围
|
＜60mm
|
|
口 径
|
＜20mm
|
|
测试精度
|
0.05
|
|
重复性
|
0.02
|
|
空气间隔/中心厚度
|
测试精度
|
±5μm
|
|
重复性
|
3μm
|
|
光 程
|
260mm（可扩展）
|
|
被测镜片/镜头最大直径
|
200mm (可扩展)
|
|
直线光栅分辨率
|
1μm
|
|
转台轴/径向跳动
|
≤0.1μm
|
|
承重
|
≤50KG
|
|
