镜头间隔测量仪 当前位置:首页 -> 产品展示 -> 镜头间隔测量仪




   西安昂科光电有限公司设计开发的JG系列镜头(各种类似的光学组件)空气间隔测量系统基于精密的光学测量技术,实现非接触式测量,可以对成品镜头的镜片厚度、间隔实现一过性全自动测试,其测试精度可达亚微米级别,代表国际领先水平,同时还可配备公司生产的空气悬浮台实现更加可靠、方便的超高精度的测量。该设备以非接触无损伤的测量方式实现对单个球面透镜、非球面透镜、双胶合透镜、三胶合透镜等各种镜头、柱面镜以及平面镜等多种光学元件中心厚度、空气间隔等参数的精准测量,是光学系统装调中检测、控制、验证装配工艺的强大工具和平台。



设备组成

  • 1)精密光学系统
    2)精密机电系统
    3)运动控制系统
    4)数据处理系统


   设备采用1310nm宽谱光源作为相干光源,实现了亚微米的测量精度。通过计算机程序控制电机驱动精密光学元件移动来实现毫米乃至数米的测量范围,对于此种测量系统还可以采用高精度空气悬浮导轨实现超大范围、超高精度的极限测试能力。



产品参数


技术指标

参数值

测量波长

1310nm

测量精度

±3.0μm(典型)
±1.0μm(高精度)

测量范围

250mm光程(可定制)

温度及气压传感器

选配




产品特性

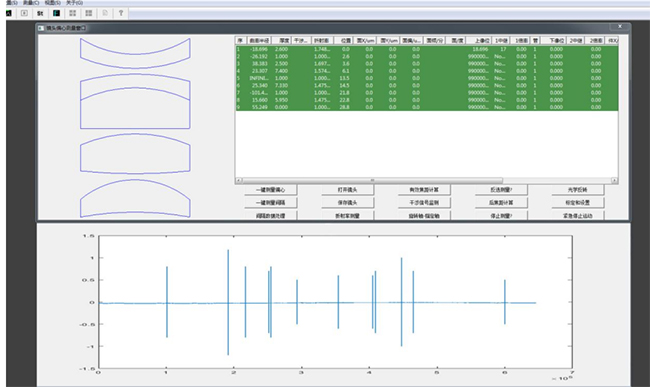

  • 1)基于计算机控制的光学非接触一键测量;
    2)数字化测试结果,可自动保存测试数据,操作简单;
    3)可独立或集成于公司的成熟产品中;
    4)产品可靠稳定、提供免费长期的技术支持



应用领域

  • 1)非接触式检测光学元件的厚度
    2)非接触式检测光学元件的空气间隔
