Anglapex-CA系列

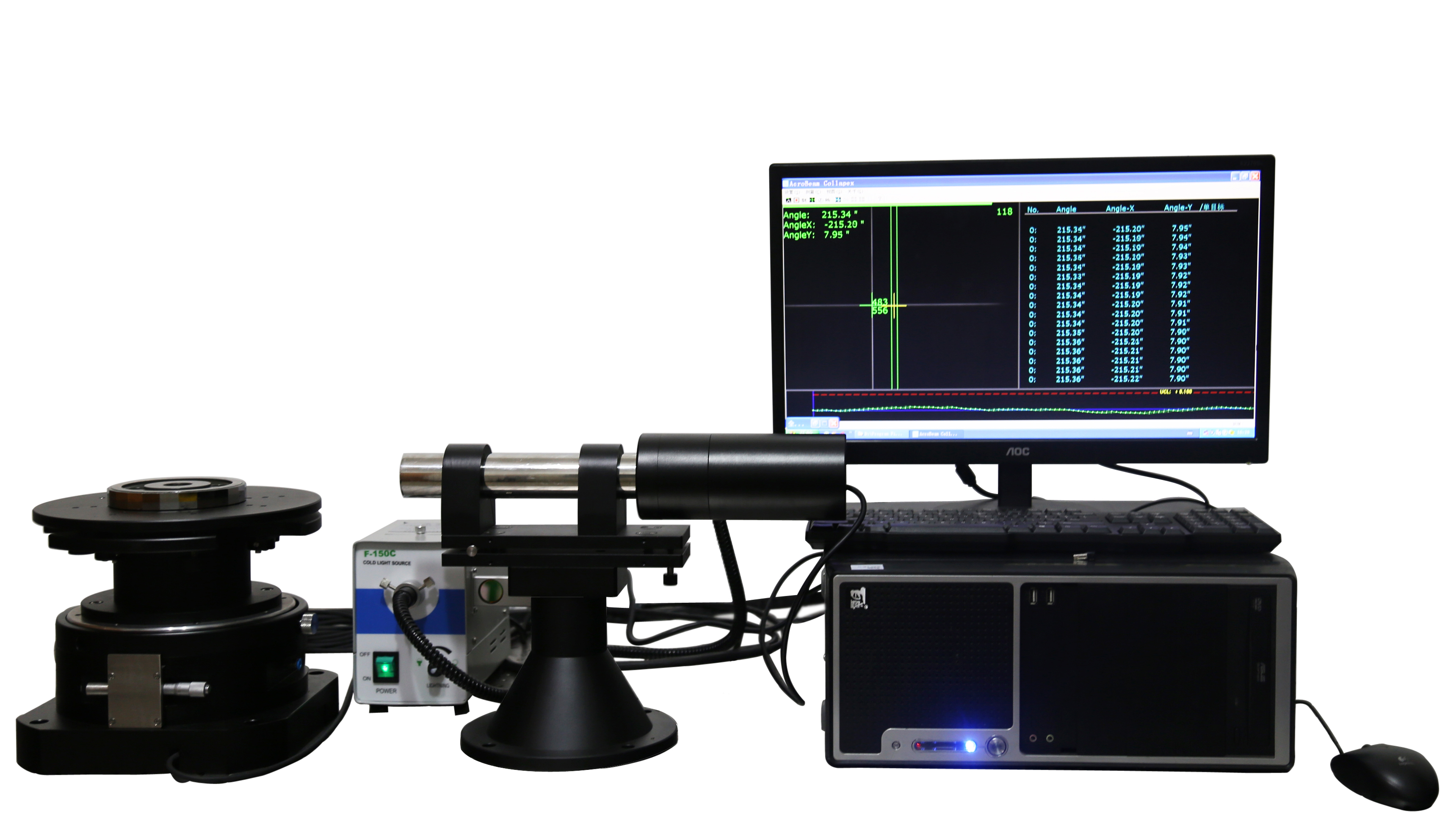

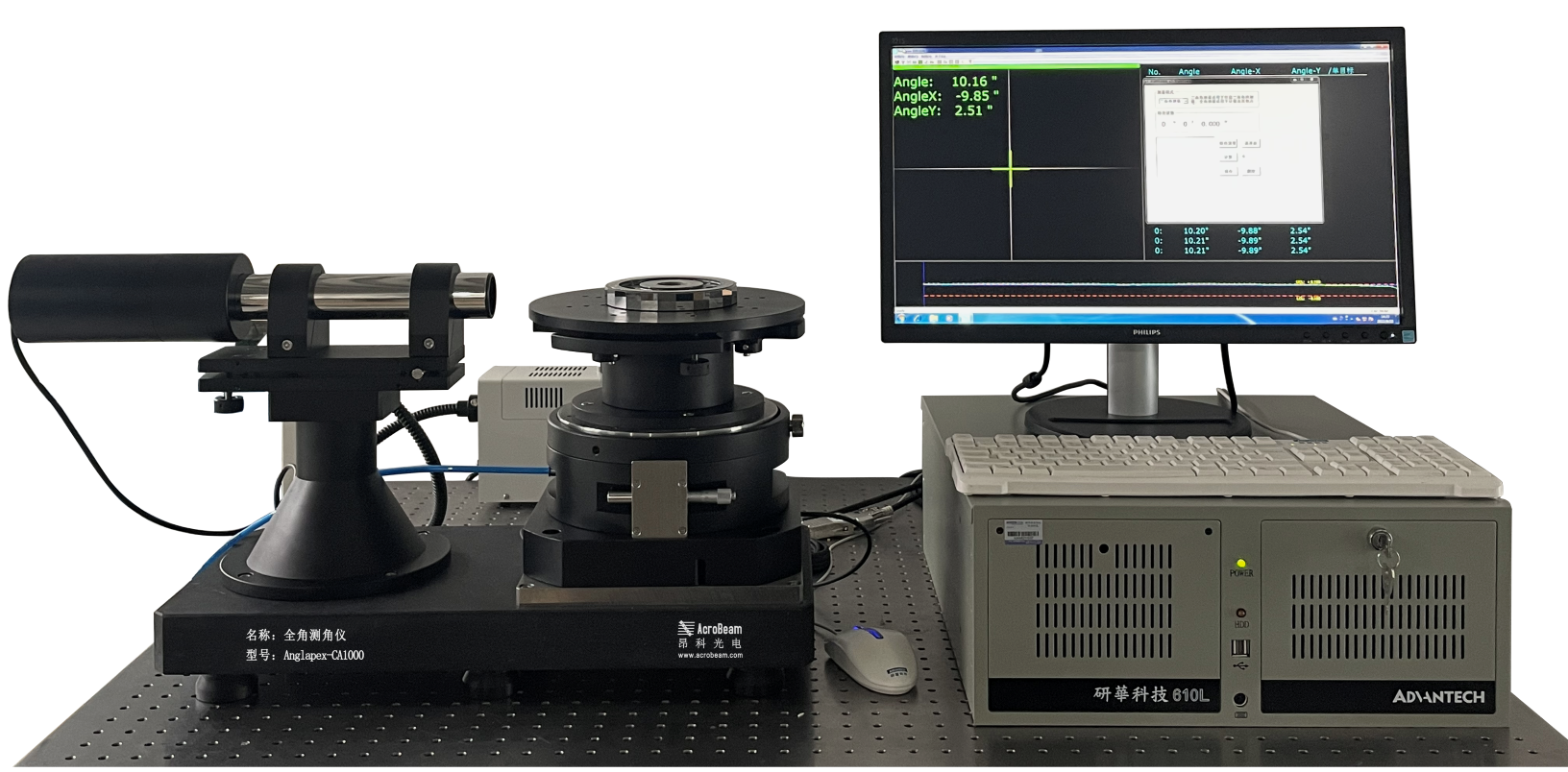

  Anglapex-CA系列光学精密测角仪由国家科技部立项的超高精度数字式自准直仪和精密气浮转台组成,可以对具有光学反射性质的0至360度任意二面角进行绝对测量,产品主要应用于对直角棱镜、五角棱镜、多边棱镜等光学棱镜及各种精密量块的高精度测试。产品配备专业测量软件,在应用上简化了调节过程,精密转台与自准直仪的采样数据通过软件闭环处理直接输出测试结果,并以电子表格方式保存。同时也可通过增配自准直仪的方式使产品具有透射测量模式,从而实现光学器件的光束偏折角以及光学材料折射率的测量。

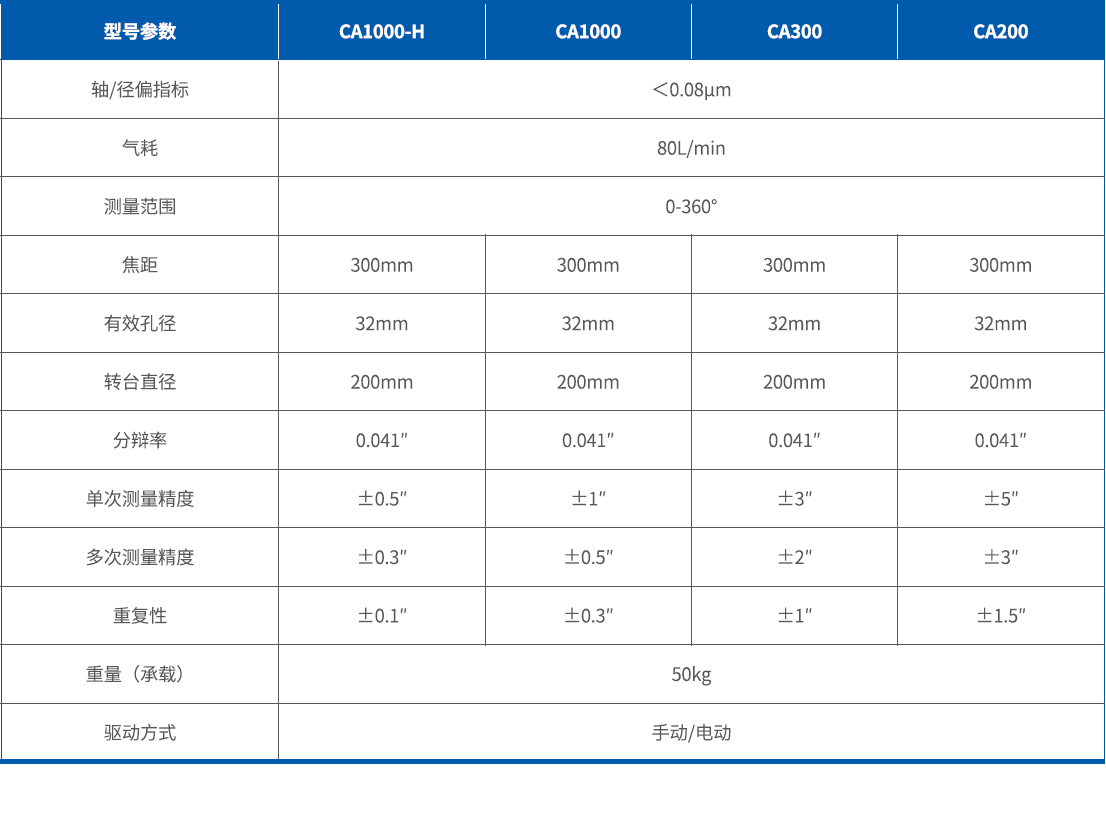

型号参数

绝对测角仪

CA1000

CA300

CA200

轴/径偏指标(Axis –offset)

0.1/0.1μm

气耗(Air consumptions)

80L/min

重量(Weight)

25KG

焦距(Focus length)

300mm

300mm

300mm

有效孔径(Effective aperture)

Φ32mm

Φ32mm

Φ32mm

转台直径(Diameter)

200mm

200mm

200mm

测量范围(Measuring range)

0-360°

分辨率(Resolution)

0.041″

0.21″

0.41″

单次测量精度
Accuracy of single Measurement)

±1″

±3″

±5″

多次测量精度(Accuracy of mutli-measurement)

±0.5″

±2″

±3″

重复性(Repeatability)

±0.5″

±1″

±1.5″

注:针对特殊要求,可提供定制测试方案 (Different configurations are available upon request);
