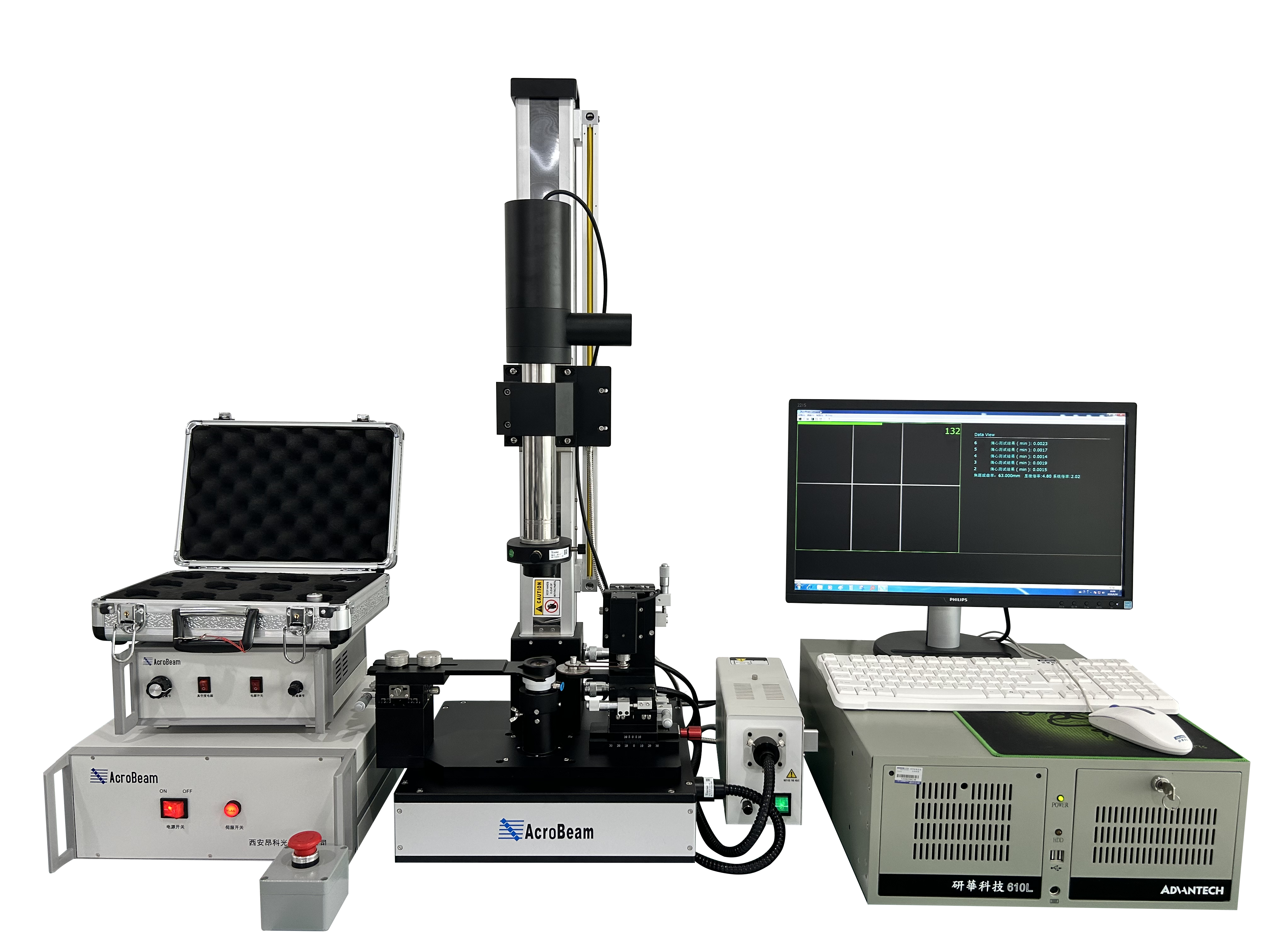

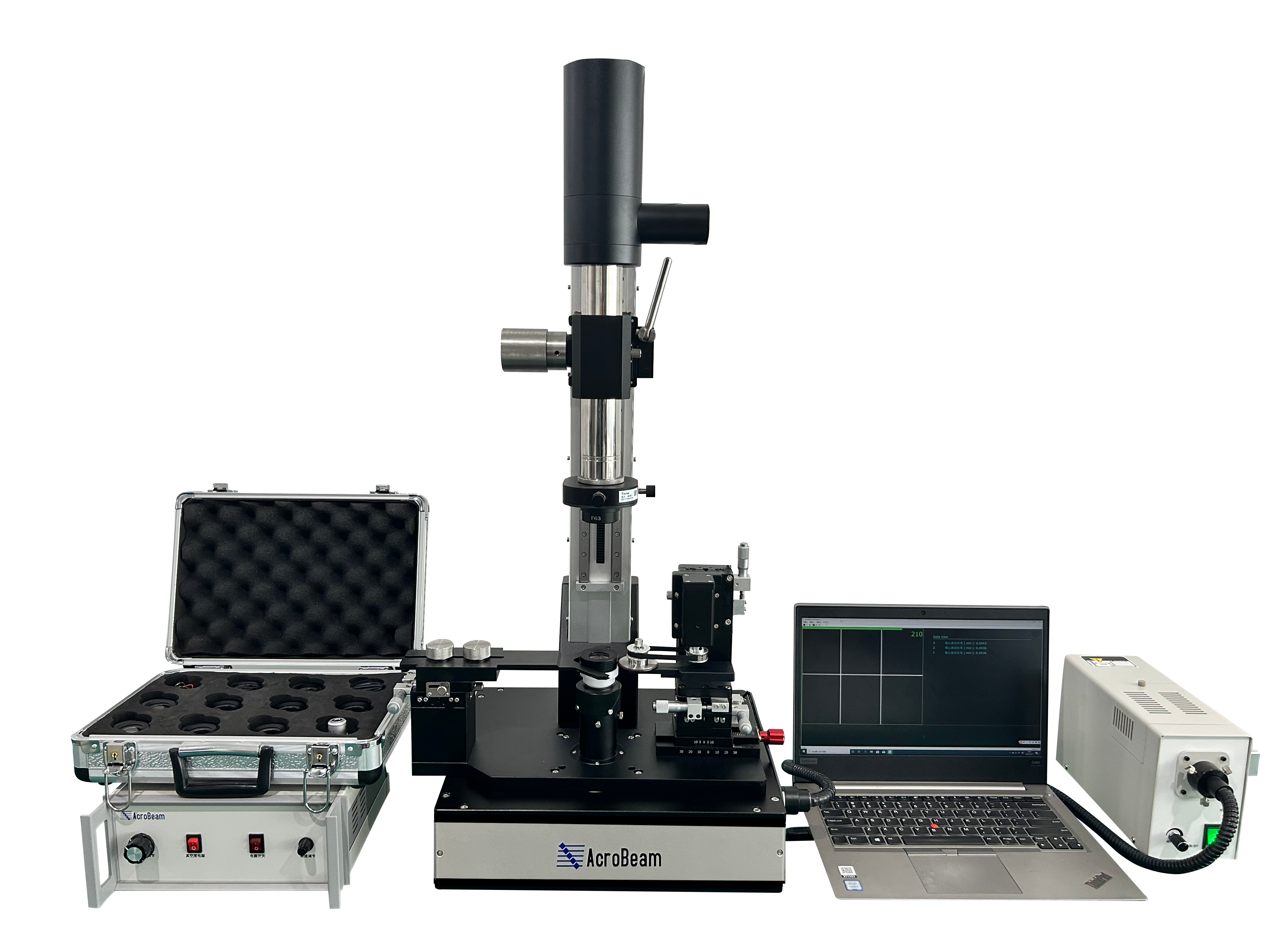

Lensapex CEM系列数字式

   Lensapex CE系列数字式偏心仪用于透镜及镜头的偏心测量。仪器采用V型槽结构配合电机驱动待测件匀速旋转,使其测量结果具有更高的可靠性,仪器同时配备透射和反射模式的测量功能,可以针对不同测试标准进行不同测量。软件采用全数字化数据采集及分析处理模式,测试效率高、精度高,同时可以设定测量公差,用来辅助偏心测量的质量控制,测量数据结果可以保存在电子表格中。该仪器还可通过增加测试模块实现焦距测试功能,实现偏心、焦距的同步测量。

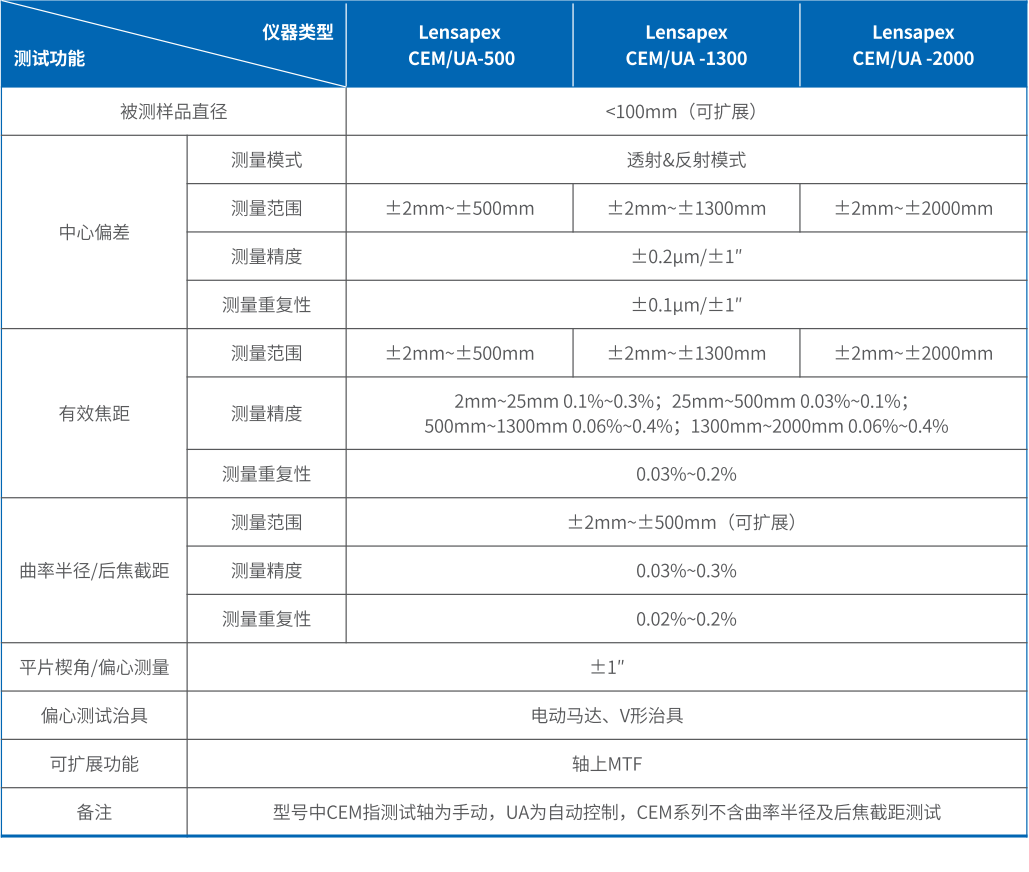

测量类型(Measurement Type)
Lensapex CEM
偏心差
焦距(可选)
被测量镜片直径(Lens diameter is measured)
<80mm
光源类型(Light Source)
高性能冷光源(High Efficient Cold Fibre Light)
探测器(Sensors)
高分辨率面阵探测器(High-Resolution Plane Type Sensors)
目镜 (Viewfinder)
大视野电子目镜 (Electronic Viewfinder with Software Crosshair)
测量范围 (Measuring Range)
±2mm±500mm
±3mm±500mm
分辨率(Resolution)
0.01˝(arc sec)
测量精度(Accuracy)
±0.2μm/±2˝(arc sec)
0.06%-0.4%
重复性 (Repeatability)
±0.1μm/±1˝(arc sec)
0.03%-0.2%
尺寸及重量 (Dimensions / Weight)

358 mm (L)× 318mm (W)×869 mm (H)/30KG

扩展测量(Extended measurement)
非球面中心偏(Aspheric center bias)、曲率半径(Radius of curvature)、元件平面度(Components flatness)、透镜厚度(Lens thickness)等
注:针对特殊要求,可提供定制测试方案 (Different configurations are available upon request);
