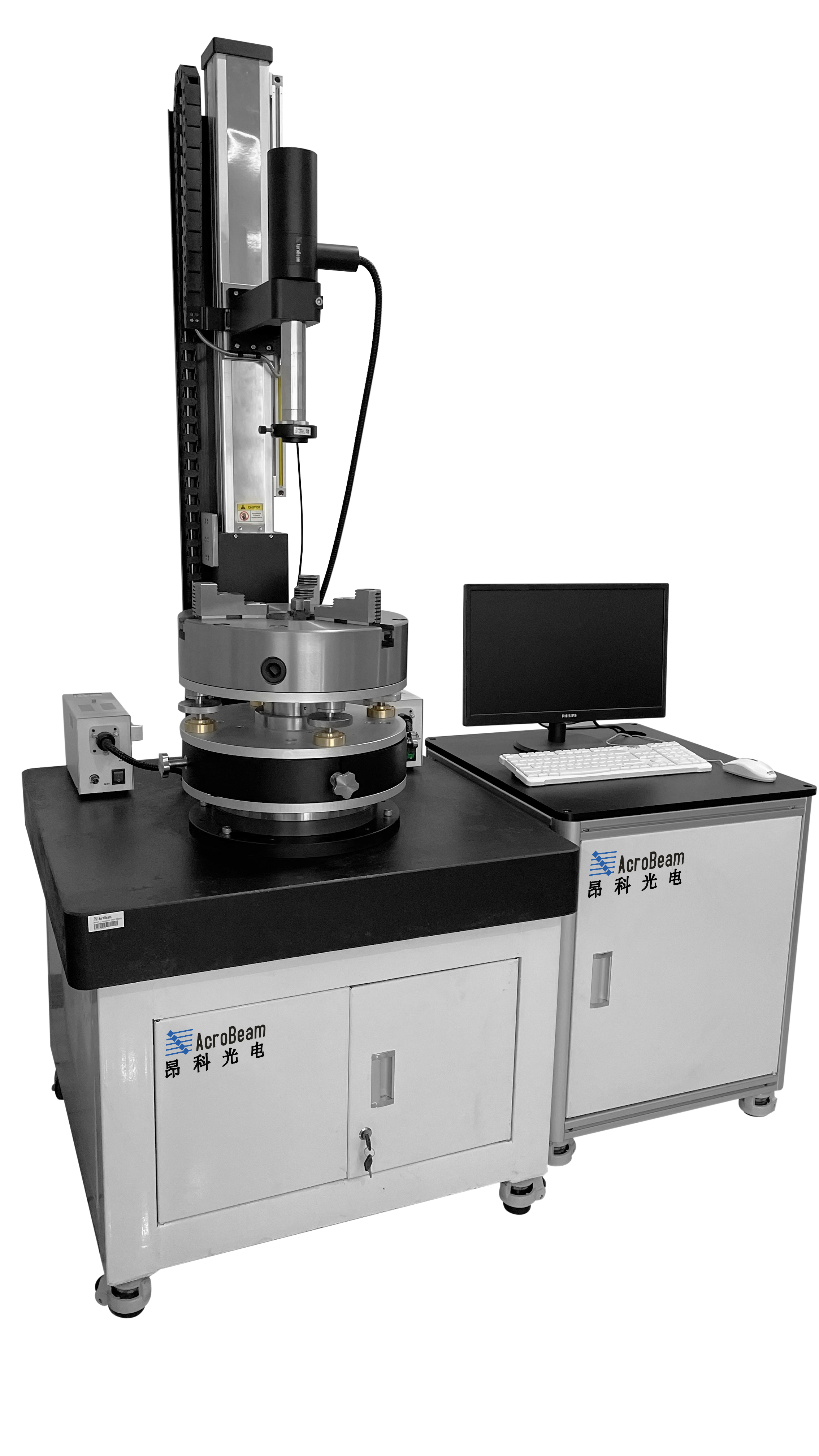

Lensapex CED双管中心偏测试仪

  双管中心偏测试仪兼容透射及反射两种模式，适用于多重镜头的装配及多片胶合镜的偏心测试，具有同时校正上下两个表面球心反射像与基准轴偏差的功能。仪器不仅能够对透镜和镜头实现高精度一键偏心测量，而且能够实现对透镜和镜头的有效焦距、曲率半径、后焦截距、中心厚度及镜头装配间隔等参数测量，功能更全面。

  测量时软件通过接收和分析图像来控制运动模块进行自动寻找最佳焦面位置完成测量，保证测量精度的同时最大程度解放了操作人员。系统配备高精度直线光栅尺，可精确读出测量头的移动距离，实现了对曲率半径、后焦截距等的快捷测量,其测量结果更具客观性，测量结果可直接自动保存。此外，其双轴反射式测量还可用于红外系统的装调测试。

应用范围

1)单透镜、胶合透镜、镜头组中心偏差测量

2)可见光光学系统装调

3)红外光学系统装调

4)透镜及透镜组焦距测量

5)透镜曲率半径测量

6)透镜后焦裁距测量

7)镜头法兰焦距测量

1)非球面镜片中心偏差

2)柱面透镜中心偏差

3)改造定心车床功能

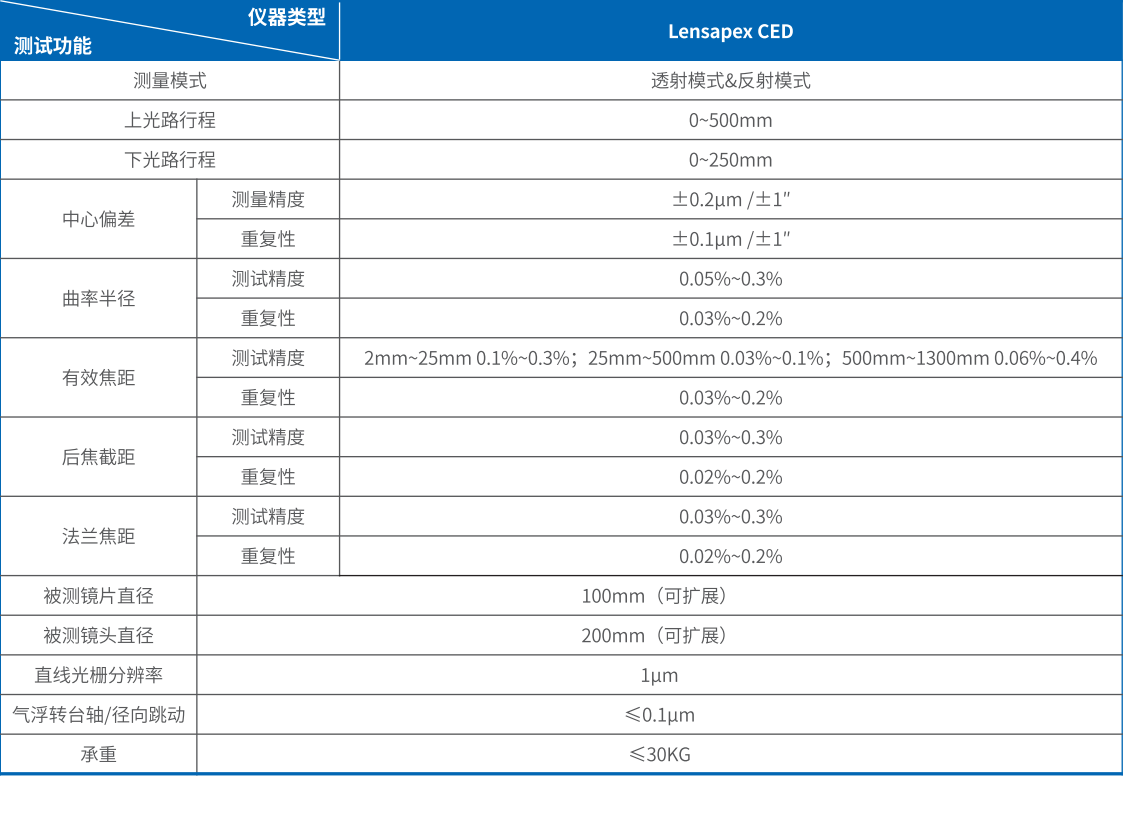

规格及技术指标

软件界面

软件界面特点

1)实时显示测量值的光轴误差

2)反射和透射测量

3)双通道运动控制

4)数据捕获和分析

5)自动对焦

6)镜头组偏心一键测量

7)数据导入和导出

应用介绍

a.单透镜偏心测试

  仪器采用V型槽结构配合电机驱动待测件匀速旋转(夹具如下图)，使其测量结果 具有更高的可靠性，仪器同时配备透射和反射模式的测量功能，可以针对不同测试标准进行不同测量。软件采用全数字化数据采集及分析处理模式，测试效率高、精度高，同时可以设定测量公差，用来辅助偏心测量的质量控制。

b.镜头偏心测试

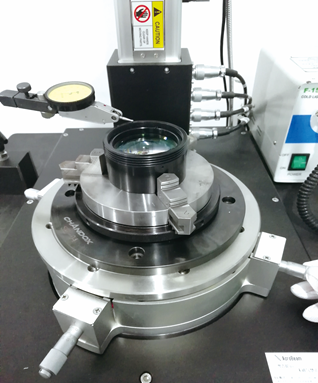

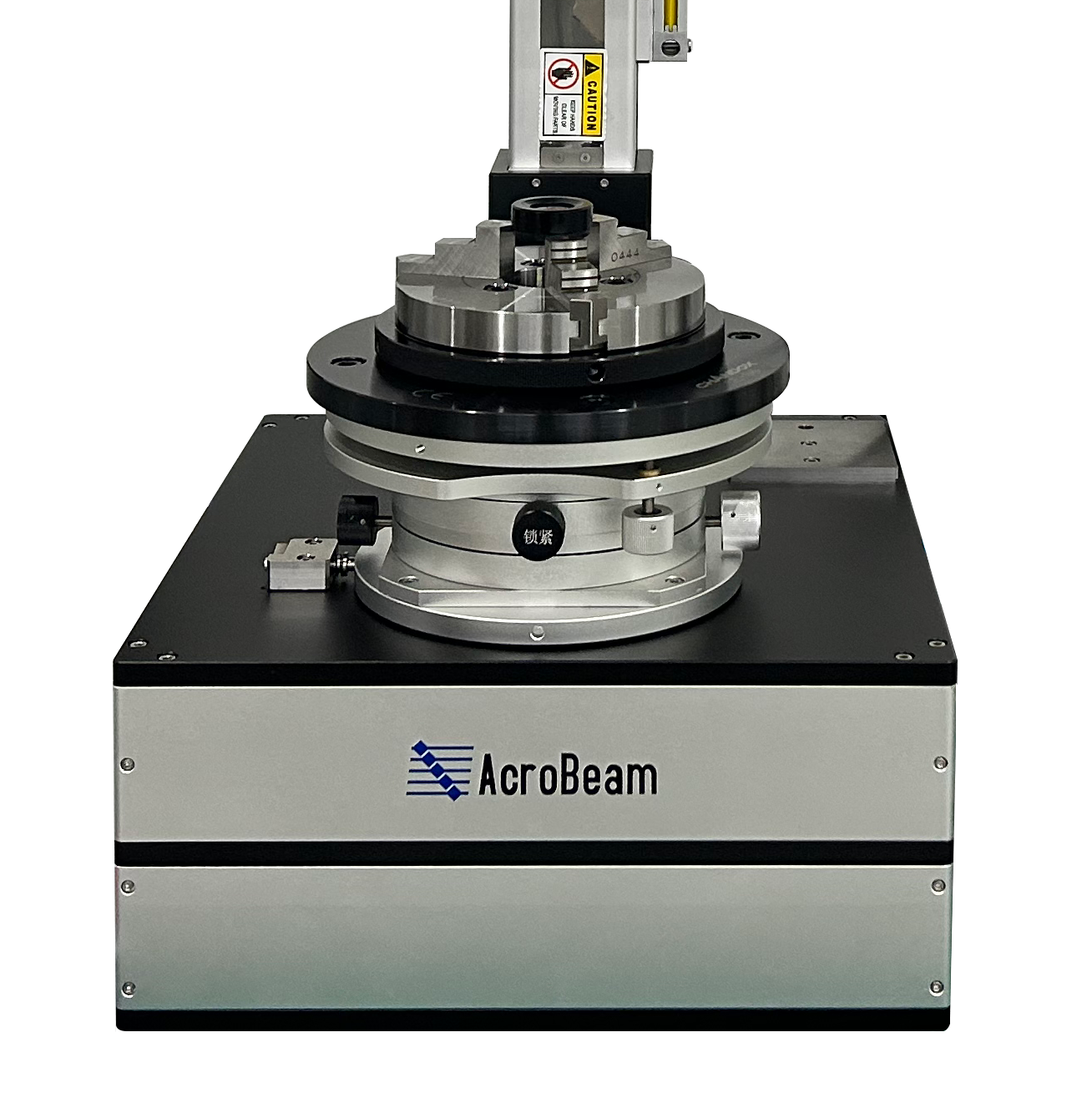

  设备采用高精度气浮夹具，此系列产品由于采用气浮转台和夹具(如下图)，使得被测件的口径得到较大的扩展，弥补了单透镜测试中偏心夹具对镜头高度的限制，气浮转台在旋转过程中具有较小的轴跳和径向跳动，减小了夹具对镜头偏心测试带入的误差，在很多高精密的生产测试中得到使用。

c.镜头装配测试

  安装镜头外壳，通过四维调节将镜头的中心轴调整到与旋转轴一致。将第一片透镜放到镜简内，移动探测系统找 到光学目标(工字型分划板成像)。旋转气浮转台，测量该镜片的偏心值。理想情况下，轴承转动时光学目标位置是不变的。如果光学目标转动幅度较大，则需要调节镜片位置，直到该镜片的偏心达到指标范围甚至更小。

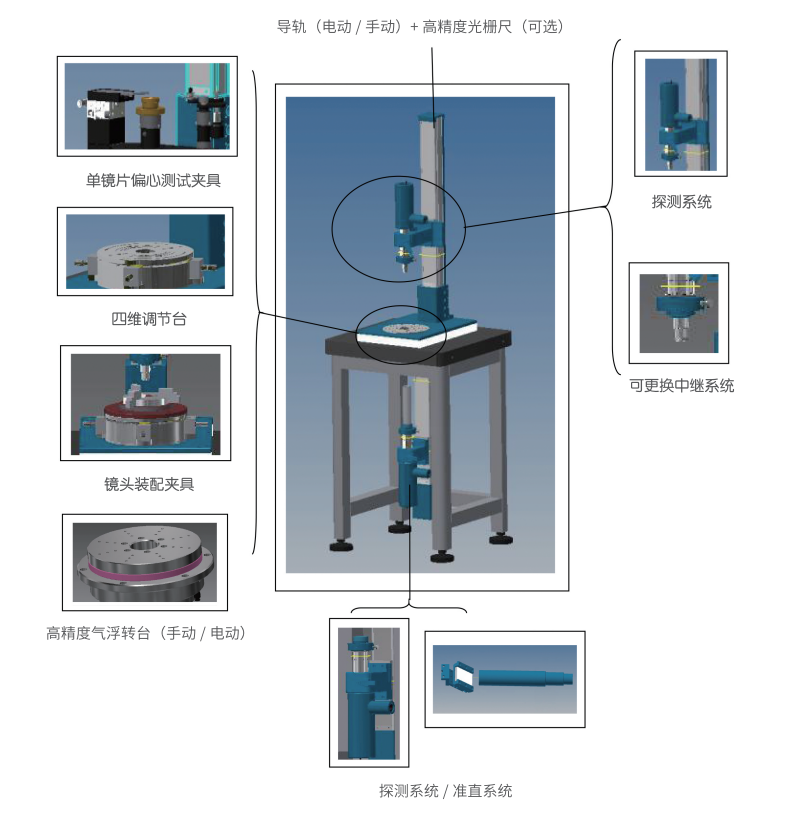

仪器结构及附件说明
