MTF测试仪 当前位置:首页 -> 产品展示 -> MTF测试仪



产品概述

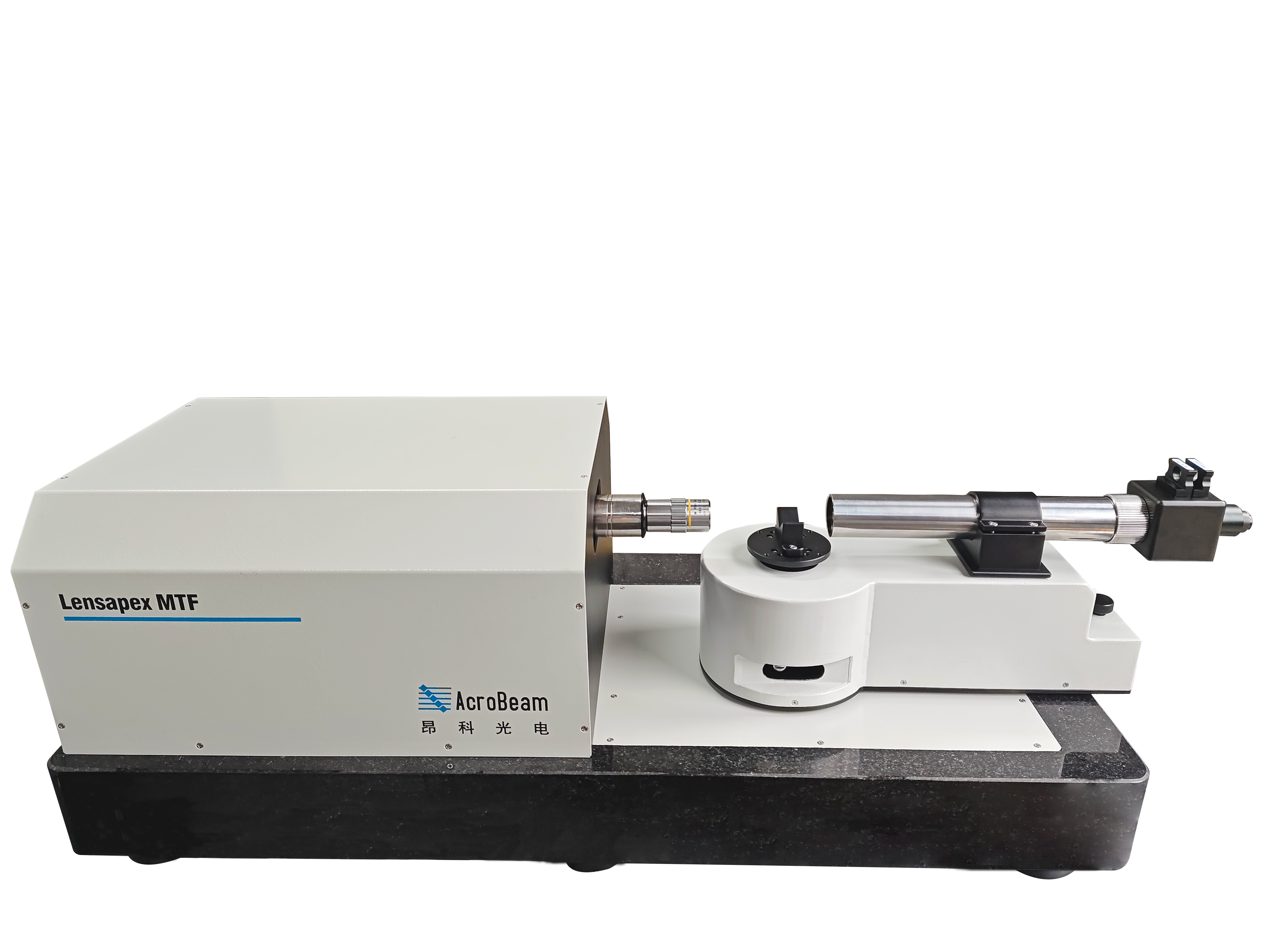

    调制传递函数(MTF)是公认的评价光学图像质量的标准,其描述了图像分辨率在轴上和在像场上的特征情况。昂科光电MTF测试仪能够对透镜和镜头进行高精度的测量。
     仪器测量通过待测样品将目标像汇聚,并经过高性能的中继镜头最终汇聚到高分辨率的CCD相机芯片上,然后经过选取经子午和弧矢方向轮廓线条,系统对选取区域的图像进行处理和计算,最终数据利用傅立叶变换的方法计算得出(由软件完成)MTF值,并实时显示在电脑屏幕上。在选定的空间频率下,软件计算和显示MTF值,还可以进行不局限频率的测量,获得实际有效的MTF曲线。

可扩展功能

 · 有效焦距测试

 · 后焦截距测试

 · 法兰焦距测试

 · 曲率半径测试



产品优势

 · 数字化测试

 · 测量精度高,测量范围

 · 高稳定性

 · 实时全屏在线高精度测量

 · 快捷按键,自动保存



主要技术参数





软件界面
