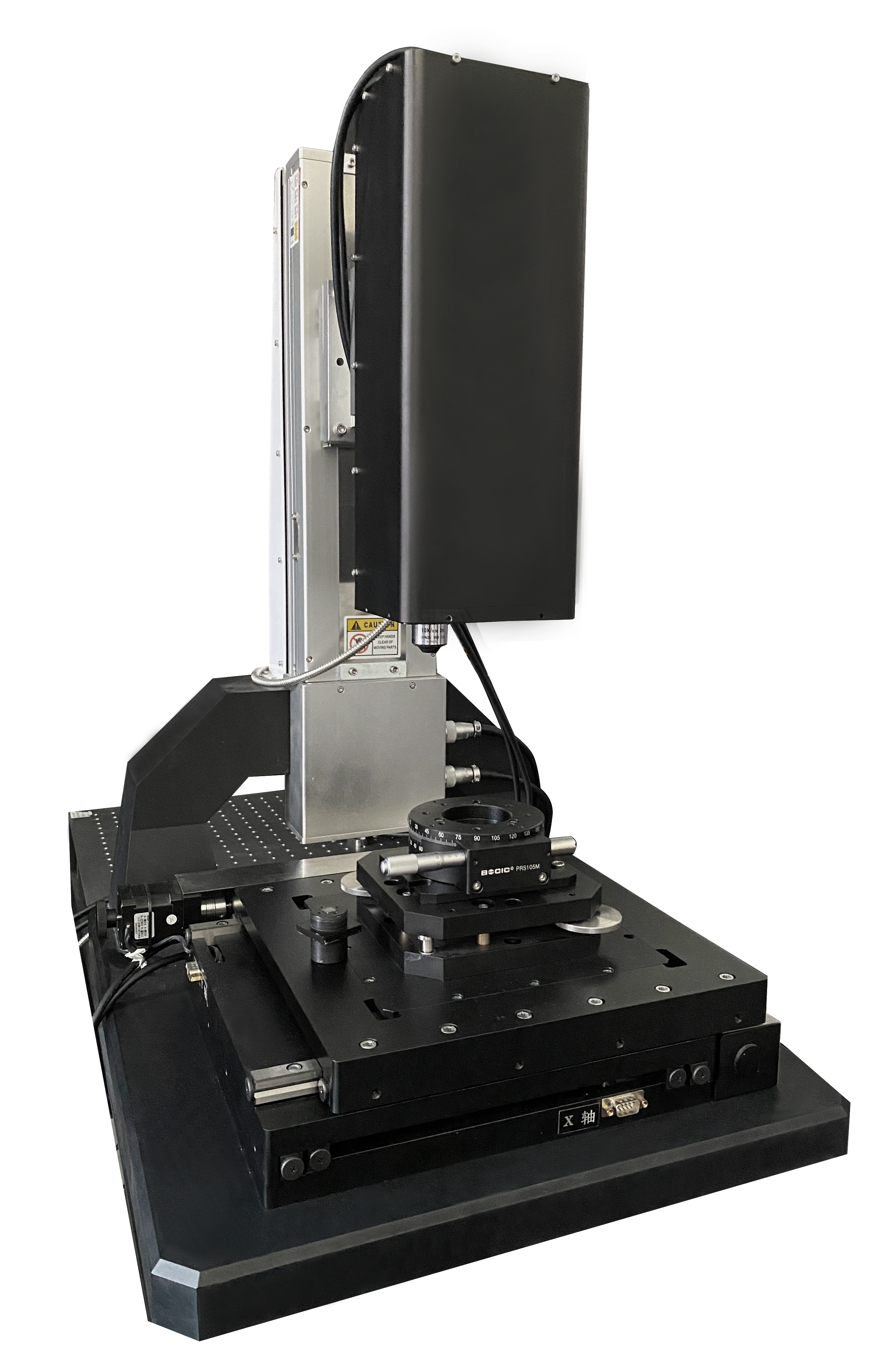

产品概述
白光干涉仪基于白光干涉原理, 采用非接触式的测量方法,用于高精度的平面和曲面轮廓尺寸、形状误差、波纹度及表面粗糙度的测量，也可实现量块、量规等精密零件的尺寸测量，是目前在3D检测领域中精度最高的测量仪器之一。
产品参数
|
技术指标
|
参数值
|
|
扫描装置
|
长范围，Z轴纳米光栅控制
|
|
物 镜
|
10X，无限远共轭干涉物镜2.5X，5X，20X，50X，100X（可选）
|
|
视 场
|
与选用物镜及放大倍率相关,运用图像拼接技术可得到更大范围
|
|
光 源
|
卤素光源，可控亮度调节
|
|
测量阵列
|
1K*1K，工业级相机
|
|
样件观察
|
软件集成窗口实时观察
|
|
Z 轴
|
200mm行程
|
|
纵向扫描
|
7.4mm(10X镜头)
|
|
扫描帧速
|
60FPS/s
|
|
粗糙度重复性
|
0.5nm
|
|
光学分辨率
|
0.4μm~3.7μm，与选用物镜相关
|
|
最大点数
|
1310720（标准)
|
|
台阶测量
|
准确度≤0.5%，重复性≤0.09 % 1σ
|
产品特点
-
非接触式测量，避免被测件表面损伤
-
三维微观形貌测量纳
-
米级分辨率
-
气浮隔振装置
-
纳米级分辨率
被测样品特性
-
各种材质：透明，不透明，镀膜,非镀膜，反射，弱反射
-
反射率： 0.05%~100%
环境要求
-
温度： 15~30℃，梯度< 1℃/15 分钟
-
湿度： 相对湿度 5%~95%，无凝露
-
隔振： 三通道气浮隔振系统，0.6Mpa清洁气源，气管直径6mm
-
电源： 220V 稳压电源，三角插孔
应用领域
白光干涉仪可用来测量三维微观形貌，被广泛应用于电容元器件表面测量、晶元表面粗糙度测量、金属表面纹理粗糙度测量、金属表面纹理测量、表面划痕深度检测等方面；适用于消费电子、精密加工过、光学制造、先进技术研发等领域。

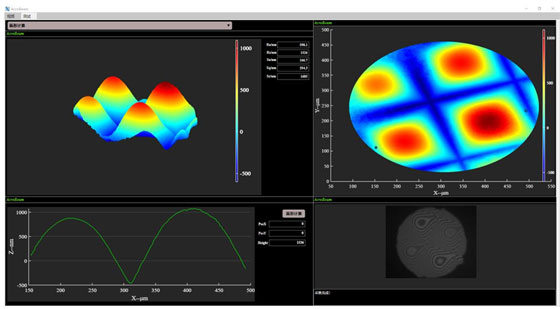

软件界面
|
